高速モータ・スピンドル

当社の高速モーターは高性能コンパクトなビルトインモーターを採用することによる小型・低発熱を実現。そして自社の高バランス精度調整技術により高寿命と、自社設計ノウハウによる高剛性を併せ持つという特徴があります。
量産はもちろん単品、特注のご注文もお受注致しております。

仕様表

2極モータ

型番 回転数(rpm)
6000 12000 18000 24000 30000 36000 42000 48000 54000 60000
極数-外径D-長さL 動力
2-100- 155 0.55 0.75 0.9 1.1 1.3 1.5 1.7 1.9
165 0.9 1.2 1.55 1.85 2.2 2.5 2.8 3.1
185 0.8 1.3 1.7 2.1 2.5 3.0 3.4 3.9 4.4
2-110- 160 0.6 0.85 1.1 1.4 1.7 2.0 2.2 2.4
170 1.0 1.4 1.8 2.1 2.5 2.8 3.2 3.5
180 0.75 1.3 1.8 2.3 2.8 3.2 3.7 4.1 4.6
200 0.5 1.2 2.1 2.8 3.5 4.2 4.9 5.6 6.3 7.0
2-120- 180 0.8 1.3 1.8 2.3 2.8 3.3 3.8 4.2 4.7
190 1.3 2.1 2.8 3.6 4.3 5.0 5.8 6.4 7.1
200 0.6 1.8 2.8 3.8 4.8 5.8 6.7 7.7 8.6 9.5
220 1.0 2.8 4.3 5.8 7.3 8.8 10.2 11.6 13.0 14.3
2-130- 200 0.8 1.3 1.8 2.3 2.8 3.3 3.8 4.2 4.7
210 1.3 2.1 2.8 3.6 4.3 5.0 5.8 6.4 7.1
220 0.6 1.8 2.8 3.8 4.8 5.8 6.7 7.7 8.6 9.5
240 1.0 2.8 4.3 5.8 7.3 8.8 10.2 11.6 13.0 14.3
2-150- 235 1.1 3.2 4.9 6.6 8.3 10.0 11.5 13.0 14.0 15.0
265 2.5 5.8 9.0 12.0 15.0 18.0 20.5 22.0 24.5 26.0
285 3.4 7.5 11.5 15.0 19.0 23.0 26.0 29.0 31.0 33.0
2-165- 260 2.3 5.0 7.5 10.0 11.5
290 4.0 8.0 12.0 15.0 18.0
2-180- 310 5.8 12.0 18.0 24.0 29.0 33.0
320 6.3 13.0 20.0 26.5 32.0 36.0
2-200- 305 5.6 12.0 18.0 24.0 28.0
325 7.0 14.5 22.0 29.0 35.0
355 10.5 21.0 31.0 40.0 50.0

4極モータ

型番 回転数(rpm)
6000 9000 12000 15000 18000 21000 24000 27000 30000 33000 36000
極数-外径-長さ 動力
4-110- 170 0.44 0.7 0.9 1.2 1.5 1.8 2.1 2.4 2.6 2.8 3
180 0.6 1 1.3 1.7 2.1 2.5 2.8 3.2 3.5 3.8 4
190 0.75 1.2 1.6 2.1 2.6 3.1 3.5 3.9 4.3 4.6 5
200 0.9 1.4 1.9 2.5 3.1 3.7 4.1 4.5 5 5.4 6
4-120- 190 0.9 1.3 1.8 2.2 2.5 2.7 3.0 3.7 4.0
210 1.4 2.1 2.8 3.5 4.2 4.9 5.4 5.7 6.0
240 2.3 3.4 4.5 5.5 6.5 7.3 7.9 8.4 9.0
4-130- 200 1.2 2.6 4.0 5.4 6.8 8.1 9.3
220 2.0 4.2 6.4 8.6 11.0 13.0 15.0
240 2.8 5.8 8.5 11.5 15.0 18.0 21.0
4-150- 215 1.6 2.2 3.0 3.8 4.6 5.3 6.0
235 2.7 3.8 5.0 6.3 7.6 8.8 10.0
255 3.8 5.4 7.0 8.7 10.6 12.0 13.5
275 4.8 7.0 9.5 12.0 14.0 16.0 18.0
4-165- 250 4.2 9.0 13.0 17.0 22.0 26.0
280 7.5 15.5 23.0 30.0 38.0 45.0
310 10.0 20.0 30.0 40.0 50.0 60.0
4-180- 245 3.0 4.5 6.0 8.0 9.5 11.5 13.0 15.0 17.0
285 7.0 11.0 15.0 18.5 22.5 26.0 29.0 32.0 36.0
295 8.5 12.5 17.0 21.5 25.5 30.0 33.0 37.0 40.0
320 10.5 16.0 21.0 26.0 32.0 37.0 42.0 46.0 50.0
4-190- 300 13.5 19.5 25.0 30.0
330 18.0 26.0 33.0 40.0
4-200- 250 7.0 10.0 12.0
270 10.5 14.0 18.0
290 14.0 29.0 34.0
300 16.0 22.0 27.0
320 20.0 27.0 34.0
4-210- 300 14.0 21.0 26.5 30.0
330 20.0 30.0 38.0 43.0
370 28.0 42.0 53.0 60.0
4-220- 275 9.0 14.0 18.0 21.0
295 14.0 21.0 27.0 31.0
325 22.0 33.0 42.0 48.0
375 34.0 50.0 62.0 72.0
405 42.0 62.0 76.0 86.0
4-230- 315 18.0 26.0 34.0
345 27.0 39.0 50.0
385 38.0 54.0 68.0
435 52.0 74.0 93.0
4-255- 320 22.0 33.0 44.0
360 36.0 54.0 72.0
380 42.0 64.0 86.0
410 54.0 81.0 108.0
430 60.0 90.0 120.0
470 70.0 105.0 140.0
4-300- 405 54.0 74.0
435 72.0 100.0
485 95.0 135.0
535 125.0 170.0

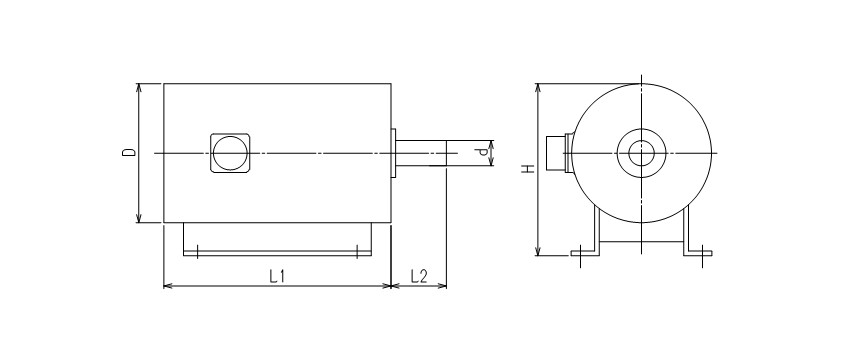

寸法表

型番 高さH 本体長さL1 軸長さL2 軸径ｄ
極数-直径D
2-100 70 165 30 16
2-110 80 200 30 16
2-120 85 220 45 20
2-130 95 240 45 25
2-140 100 260 60 30
2-150 110 280 60 30
2-165 120 290 70 35
2-180 125 320 80 40
2-200 140 355 90 40
4-110 80 200 30 16
4-120 85 240 45 25
4-130 95 240 60 30
4-140 100 260 60 30
4-150 110 285 70 35
4-165 120 310 80 40
4-180 125 320 80 40
4-190 130 330 90 45
4-200 140 320 90 45
4-210 150 370 110 55
4-220 160 405 130 65
4-230 170 435 140 70
4-255 180 470 160 90
4-300 220 535 190 95

本仕様表は水冷式の寸法です。上記以外の、お客様のご要望に合わせた製作も承っておりますのでお気軽にお問合せください。空冷式をご希望の場合は別途お問合せください。
性能改良のため予告なく仕様変更することがございますので、ご注文前に必ず弊社までお問合せ下さい。
